Проектирование ВРУ, ГРЩ и ЩР под ключ

Надежная система распределения электроэнергии — основа стабильной работы любого здания или промышленного объекта. Для безопасного и эффективного электроснабжения используются распределительные устройства, которые обеспечивают прием, распределение и защиту электрической энергии.

Проектирование вводно-распределительных устройств (ВРУ), главных распределительных щитов (ГРЩ) и распределительных щитов (ЩР) требует профессионального подхода, точных расчетов нагрузок и правильного подбора оборудования. Грамотно разработанный проект обеспечивает безопасную эксплуатацию электросети, удобство обслуживания и возможность дальнейшего расширения системы.

Компания ООО «САЭ» выполняет проектирование распределительных устройств под ключ — от анализа электрических нагрузок до подготовки полной проектной документации и интеграции систем управления и мониторинга.

Виды распределительных устройств

В системах электроснабжения зданий используется несколько типов распределительных устройств, каждое из которых выполняет определенную функцию.

Вводно-распределительное устройство (ВРУ)
Предназначено для приема электрической энергии от внешней сети и ее дальнейшего распределения по внутренним системам здания. ВРУ обеспечивает защиту сети и контроль основных параметров электроснабжения.

Главный распределительный щит (ГРЩ)
Является центральным узлом системы электроснабжения крупного объекта. Через него осуществляется распределение электроэнергии между различными группами потребителей и инженерными системами.

Распределительный щит (ЩР)

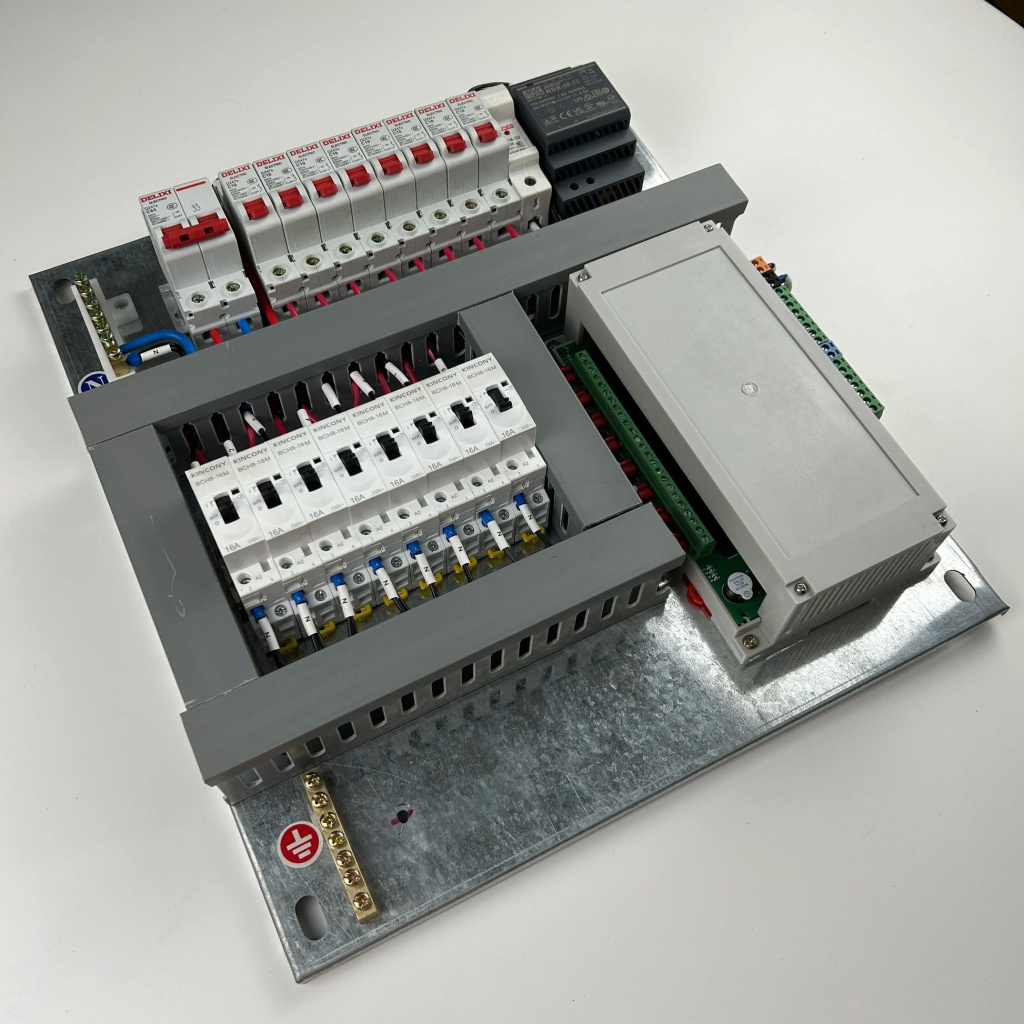

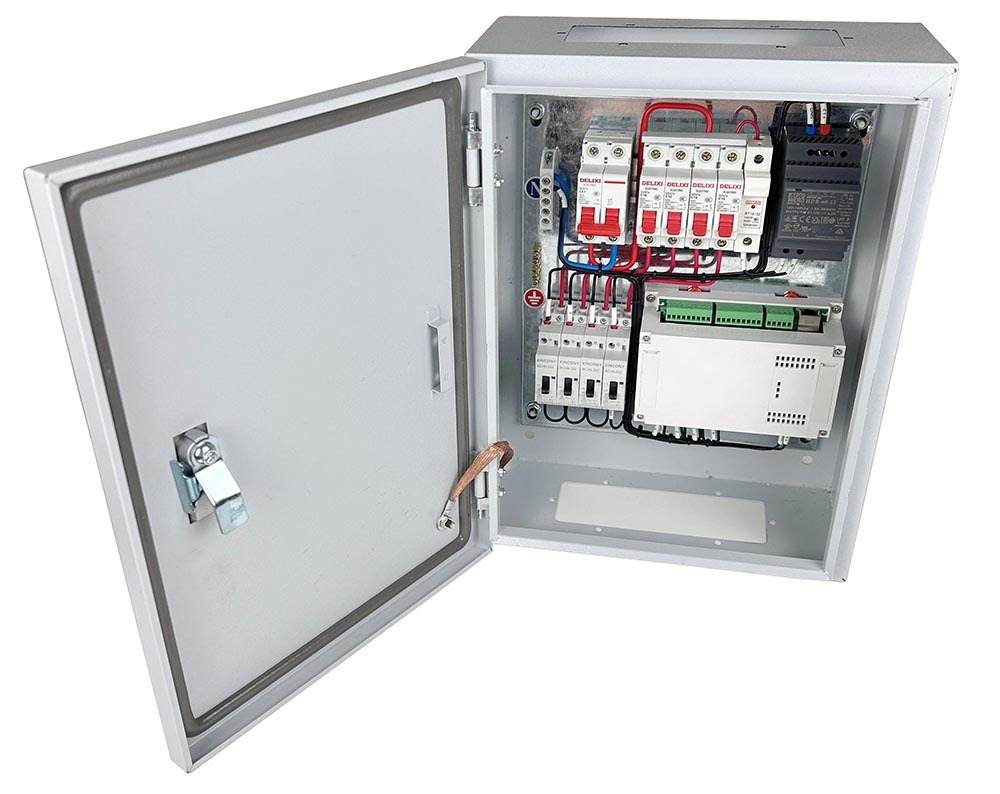

Используется для локального распределения электроэнергии в отдельных зонах здания или на конкретных этажах. Такие щиты обеспечивают питание оборудования, освещения и других электрических устройств.

Сравнительный анализ функций ВРУ и ГРЩ

ВРУ и ГРЩ выполняют схожие функции, однако отличаются масштабом применения и особенностями распределения электроэнергии.

Правильное проектирование этих устройств позволяет обеспечить стабильную работу всей системы электроснабжения объекта.

Область применения: где и что устанавливать

Выбор типа распределительного устройства зависит от назначения объекта и структуры электросети.

ВРУ чаще всего устанавливаются:

• в жилых многоквартирных домах
• в административных зданиях
• в небольших коммерческих объектах
• на объектах с относительно простой системой электроснабжения

ГРЩ используются:

• на крупных промышленных предприятиях
• в торговых и бизнес-центрах
• в логистических комплексах
• на объектах с высокой электрической нагрузкой
• в инженерных центрах управления инфраструктурой

Распределительные щиты (ЩР) применяются для распределения электроэнергии внутри отдельных зон здания, например на этажах, в технических помещениях или производственных участках.

Этапы работы

Проектирование распределительных устройств выполняется поэтапно и включает комплекс инженерных работ.

Основные этапы:

1. Анализ объекта и технического задания
   Определяются параметры энергопотребления, категории надежности и особенности электроснабжения объекта.
2. Расчет электрических нагрузок
   Выполняется расчет мощности, токов нагрузки и распределения электроэнергии по системе.
3. Разработка схем электроснабжения
   Создаются принципиальные электрические схемы и архитектура распределения электроэнергии.
4. Подбор оборудования
   Выбираются автоматические выключатели, защитные устройства, измерительные модули и другие компоненты системы.
5. Подготовка проектной документации
   Формируется комплект документов, включающий схемы, спецификации и технические решения.

Что входит в проект

Проект распределительных устройств включает полный комплект инженерной документации, необходимой для дальнейшего монтажа и эксплуатации системы.

В состав проекта входят:

• расчет электрических нагрузок
• принципиальные электрические схемы
• схемы подключения оборудования
• компоновочные чертежи щитов
• спецификация оборудования и материалов
• схемы кабельных соединений
• рекомендации по монтажу и эксплуатации

При необходимости проект может включать интеграцию систем мониторинга и диспетчеризации электроснабжения.

Заказать проектирование ВРУ, ГРЩ и ЩР под ключ

Компания ООО «САЭ» выполняет комплексное проектирование распределительных устройств для объектов различного назначения. Наши специалисты разрабатывают надежные решения, учитывающие требования безопасности, нормативные стандарты и особенности эксплуатации конкретного объекта.

Мы предлагаем:

• индивидуальное проектирование под задачи заказчика
• подбор современного электротехнического оборудования
• разработку энергоэффективных решений
• подготовку полной проектной документации
• сопровождение проекта на всех этапах реализации

Наш опыт в области автоматизации и инженерных систем позволяет создавать надежные и масштабируемые системы распределения электроэнергии.

Вопросы и ответы

Что такое ВРУ?

ВРУ — это вводно-распределительное устройство, предназначенное для приема электроэнергии от внешней сети и ее дальнейшего распределения по электрическим системам здания.

Чем отличается ГРЩ от ВРУ?

ГРЩ выполняет функции центрального распределения электроэнергии внутри объекта, тогда как ВРУ обеспечивает ввод электроэнергии в систему электроснабжения здания.

Когда необходимо устанавливать ГРЩ?

ГРЩ применяется на крупных объектах с большим количеством электрических потребителей, где требуется централизованное управление распределением энергии.

Можно ли модернизировать существующие распределительные щиты?

Да. В большинстве случаев возможно модернизировать действующие щиты, заменив устаревшее оборудование и внедрив современные системы контроля и защиты.

Сколько времени занимает проектирование?

Сроки зависят от сложности объекта и объема проектной документации. В среднем разработка проекта распределительных устройств занимает от 2 до 6 недель.
