Частотный преобразователь в инженерных системах здания — это основной инструмент управления электроприводом вентиляторов и насосов, а также оборудования с регулируемой производительностью. Принцип работы частотного преобразователя полезно понимать не “для теории”, а чтобы правильно заложить схему включения, подобрать защиту и избежать проблем на ПНР. В эксплуатации его часто называют частотник, но в проектной документации корректнее держаться одного термина. В статье разберём устройство, виды, варианты подключения к электродвигателю и практические аспекты настройки в HVAC/ИТП/насосных.
- Задачи регулирования скорости и момента в системах здания
- Внутренняя архитектура: что происходит внутри устройства
- Основные исполнения и варианты управления
- Варианты включения: силовая часть и цепи управления
- Настройка, защита и типовые ошибки на ПНР
- Заключение
Задачи регулирования скорости и момента в системах здания
Если объяснить частотный преобразователь это простыми словами, то это устройство, которое изменяет частоту и амплитуду питания электродвигателя, чтобы управлять скоростью и моментом под реальную нагрузку. Это особенно важно там, где расход/давление/температура меняются по времени: вентиляция, насосные группы, подпитка, циркуляция, контуры ИТП.
Практический смысл вопроса для чего нужен частотник (в терминах проекта — частотный преобразователь) обычно сводится к трём пунктам:
- регулирование производительности без “дросселирования” (PID по датчикам давления/ΔP/температуры);
- снижение пиковых токов на пуске и более мягкая работа механики;
- потенциал энергосбережение за счёт работы “по потребности”, а не на номинале.
Важно: экономия зависит от типа нагрузки (насос/вентилятор с квадратичной характеристикой дает наибольший эффект), качества настройки и правильного подбора двигателя и гидравлики.
Внутренняя архитектура: что происходит внутри устройства
С инженерной точки зрения как работает частотный преобразователь — это преобразование “AC → DC → AC” с управляемыми параметрами на выходе. В типовом исполнении внутри выделяют три узла: выпрямитель, звено постоянного тока (DC link) и инвертор.
Устройство по функциональным блокам
- Входной каскад: предзаряд, фильтрация, цепи контроля сети.
- Выпрямитель (чаще диодный; в некоторых решениях активный) формирует постоянное напряжение в DC-звене.
- DC-звено: накопление и сглаживание энергии (конденсаторная шина), контроль перенапряжения, иногда тормозной ключ/цепи.
- Инвертор на силовых ключах формирует выходное напряжение для мотора (обычно ШИМ).
- Блок управления: измерение токов/напряжений/температуры, алгоритмы, диагностика, интерфейсы связи с системой автоматики/SCADA.
Почему это важно для проекта: от топологии и алгоритма зависят требования к кабелю, фильтрам, тепловому режиму и настройкам защит.
Основные исполнения и варианты управления
В проектах инженерных систем чаще различают не “бренд”, а два практичных признака: алгоритм управления и “встроенные функции под ОВиК”.
Таблица: что выбирать под тип нагрузки
| Вариант управления | Что даёт на объекте | Когда оправдан | Что учесть при настройке |
| Скалярное (V/f) | Простое управление скоростью | Вентиляторы и насосы с умеренными требованиями | Корректные рампы, ограничение тока, базовые параметры двигателя |
| Векторное (sensorless / с датчиком) | Стабильный момент и динамика на низких оборотах | Тяжёлые пуски, переменная нагрузка, требования к моменту | Точность данных двигателя, автонастройка, проверка вибраций/шума |
| Активный вход (AFE) / 4-квадрантный режим | Работа с рекуперацией и улучшением входного тока | Инерционные механизмы/частые торможения | Выше требования к проекту и стоимости, согласование с сетью |
Также встречаются “HVAC-ориентированные” серии с готовыми макросами PID и встроенными функциями для насосов/вентиляции — это упрощает настройка и пуск, но не отменяет проверки схемы и защит.
Варианты включения: силовая часть и цепи управления
Ключевая тема на практике — схема подключения частотного преобразователя. Её удобно делить на силовую часть и управление.
1) Силовое подключение “сеть → устройство → двигатель”
Базовая логика:
- вход сети на клеммы питания (по паспорту: 1~ или 3~);
- выход на двигатель (U/V/W);
- PE на корпус устройства и мотор.
Почему иногда возникают проблемы: ШИМ-выход создает высокие фронты напряжения; при большой длине моторного кабеля возможны отражения и повышенные перенапряжения на зажимах двигателя, что влияет на ресурс изоляция обмоток. Поэтому требования к длине/экранированию/фильтрам нужно брать из документации конкретной серии и условий монтажа.
2) Вариант с байпасом для критичных систем
Используется, когда допустим режим “временно без регулирования” (прямой пуск), но недопустим простой. Как правило:
- контактор “через устройство”;
- контактор байпаса;
- взаимная электрическая/логическая блокировка.
Байпас — это отдельная схема с дисциплиной блокировок: одновременное включение недопустимо.

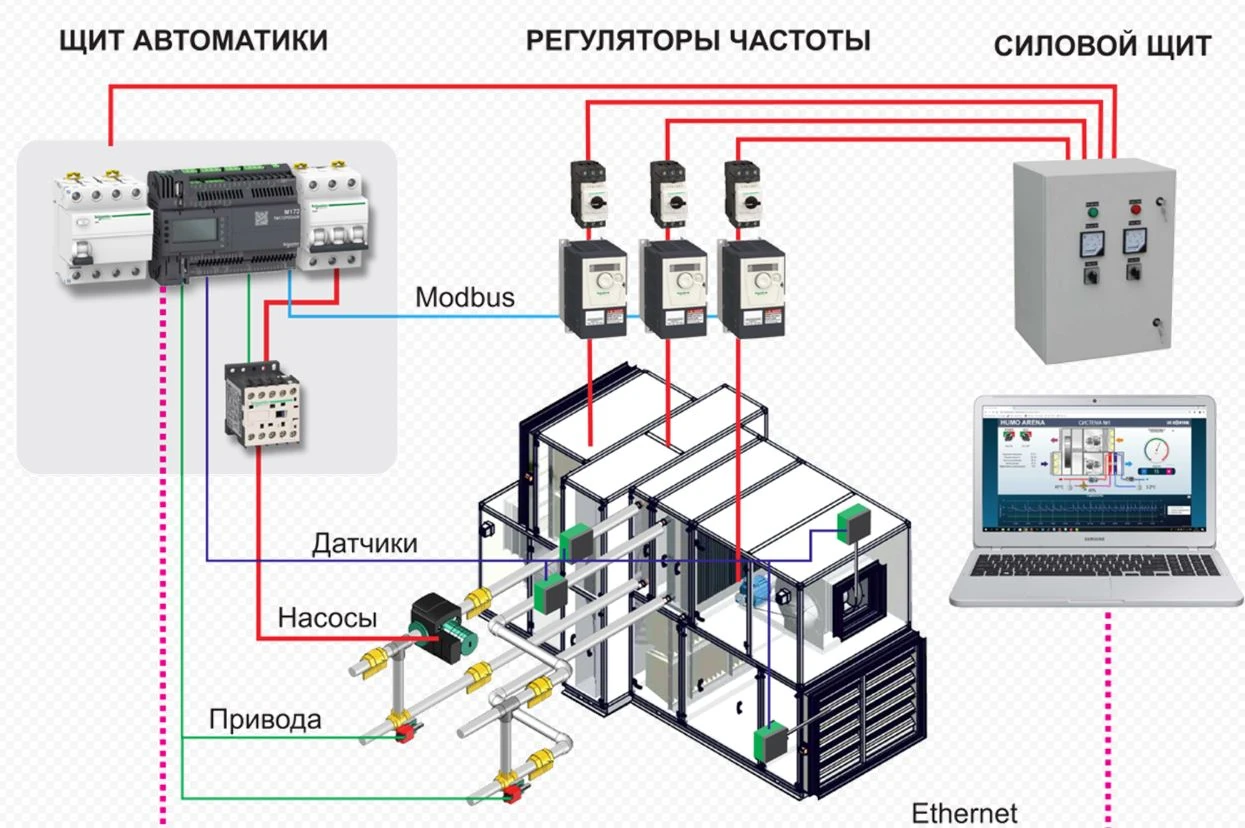

3) Управление от автоматики и диспетчеризации
Типовые варианты:
- дискретные сигналы (Пуск/Стоп/Разрешение/Аварийный стоп);
- аналоговая уставка (0–10 В или 4–20 мА);
- сетевое управление (по возможностям устройства и контроллера BMS/PLC).
Маркированный чек-лист для проекта:
- Развести силовые и сигнальные цепи; экраны — по правилам EMC.
- Уточнить источник питания цепей управления и тип входов.
- Заложить правильную логику аварий и “разрешений” (что является причиной остановки).
- Прописать требования к коммутационной аппаратуре и параметрам сети (по паспорту).
Настройка, защита и типовые ошибки на ПНР
Даже правильно подключённый частотный преобразователь может работать нестабильно, если не согласованы параметры двигателя, нагрузки и защит.
Что обязательно заполнить перед запуском
- Параметры двигателя с шильдика (U/I/f/обороты) — база для защит и расчёта момента.
- Рампы разгона/торможения и ограничения по току.
- Режим управления (V/f или векторный) под характер нагрузки.
- Параметры ПИД (если используется): датчик, масштабирование, ограничения, фильтрация.
- Срабатывания защиты: перегруз, перегрев, потеря фазы, ошибки датчиков.
Короткий алгоритм ввода (пошагово):
- Проверить силовое подключение: PE, затяжка, вводная аппаратура, отсутствие “скрытых перемычек” байпаса.
- Проверить цепи управления: дискреты/аналог, питание датчиков, экраны.
- Ввести параметры двигателя и выполнить автонастройку (если предусмотрена).
- Настроить рампы и пределы тока/момента под механизм.
- Прогнать в ручном режиме: минимум → средний → номинал; зафиксировать токи и температуру.
- Включить управление от автоматики/SCADA, проверить статусы, аварии и реакции.
- Зафиксировать параметры и оформить протокол.
Типовые ошибки (и почему они приводят к проблемам)
- Игнорирование требований к моторному кабелю (длина/экранирование) → перенапряжения и проблемы с изоляцией двигателя.
- Слишком агрессивные рампы → перенапряжение DC-звена при торможении, аварийные отключения; иногда требуется тормозной резистор/цепи рассеяния энергии.
- Некорректная настройка ПИД → “охота” по давлению/расходу и нестабильная работа системы.
- Отсутствие EMC-мер → ложные срабатывания входов контроллера, “плавающие” сигналы.
Заключение
Частотный преобразователь — это силовое устройство с управлением, где одинаково важны устройство внутри (выпрямление, DC-звено, инвертирование), правильная схема включения и корректная настройка под двигатель и механизм. Чтобы получить стабильную работу и прогнозируемое энергосбережение, начните с первого шага: соберите исходные данные по двигателю, нагрузке и датчикам, а затем выберите алгоритм управления и меры защиты по паспорту конкретной модели.
