В системах автоматизации зданий именно модули ввода-вывода связывают программную логику контроллера с реальным оборудованием: датчиками температуры и давления, реле перепада, приводами клапанов и заслонок, насосами, вентиляторами, счетчиками и аварийными контактами. Линейка Siemens TX-I/O создана для построения компактного, масштабируемого и удобного в обслуживании полевого уровня BMS.
В каталоге ООО «САЭ» представлен отдельный раздел модулей входов-выходов Siemens TX-I/O с актуальными карточками оборудования, характеристиками и возможностью оформить запрос на поставку.
Система TX-I/O включает сигнальные модули, модули питания, шинные соединители и аксессуары. Архитектура позволяет собирать решение под конкретный объект - от небольшого шкафа вентиляционной установки до распределенной BMS бизнес-центра, промышленного предприятия, гостиницы или склада.
Почему TX-I/O удобны проектировщику и монтажнику
• Монтаж на DIN-рейку и высокая плотность каналов экономят место в шкафу автоматики.
• Самоформирующаяся шина передает питание и коммуникационные сигналы между модулями.
• Съемная электронная часть отделена от клеммной базы: проводку можно выполнить заранее, а электронику установить позже.
• Индикация на каждом канале упрощает наладку, диагностику и поиск неисправностей.
• Аппаратная адресация ключами ускоряет замену и снижает риск ошибок.
• Электронный модуль можно заменить без демонтажа полевой проводки.
Для сложных объектов ООО «САЭ» выполняет проектирование инженерных систем и автоматизации с подбором контроллеров, модулей I/O, датчиков и исполнительных механизмов.

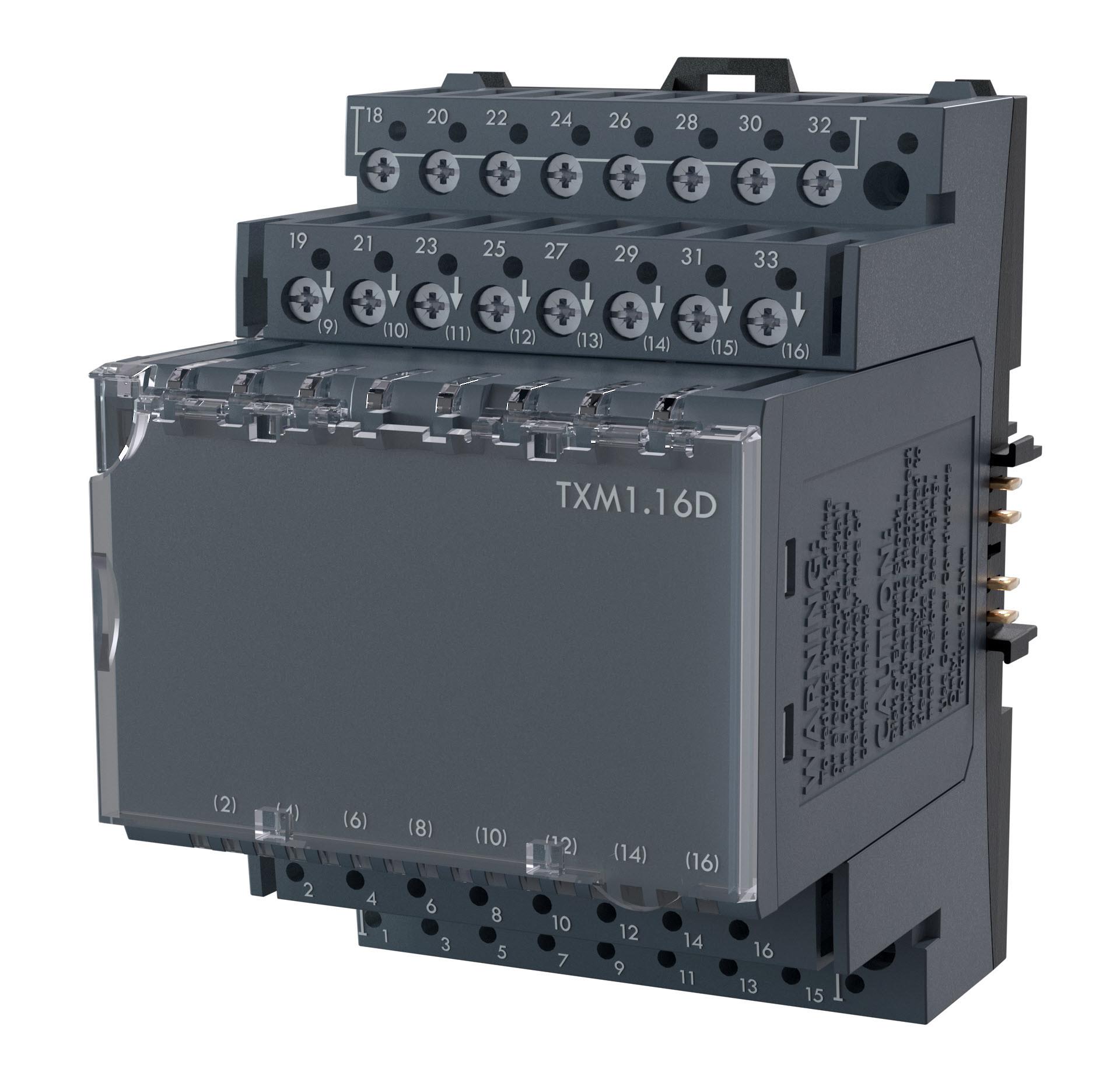

TXM1.8D и TXM1.16D - дискретные входы

Эти модули предназначены для приема сигналов от «сухих» контактов: реле аварии, концевых выключателей, прессостатов, термостатов, датчиков протока, контактов состояния автоматов и другого оборудования. TXM1.8D содержит 8 входов, TXM1.16D - 16 входов. Каналы могут применяться и для импульсного учета, что удобно для подключения счетчиков с импульсным выходом. Для объектов с большим количеством дискретных сигналов можно купить Siemens TXM1.16D с поставкой по Москве и регионам России.
ООО «САЭ» может поставить отдельные модули либо полный комплект автоматики: контроллер PXC, блок питания, шинные модули, адресные ключи, датчики и исполнительные механизмы. По перечню сигналов специалисты проверят количество каналов и предусмотрят необходимый резерв

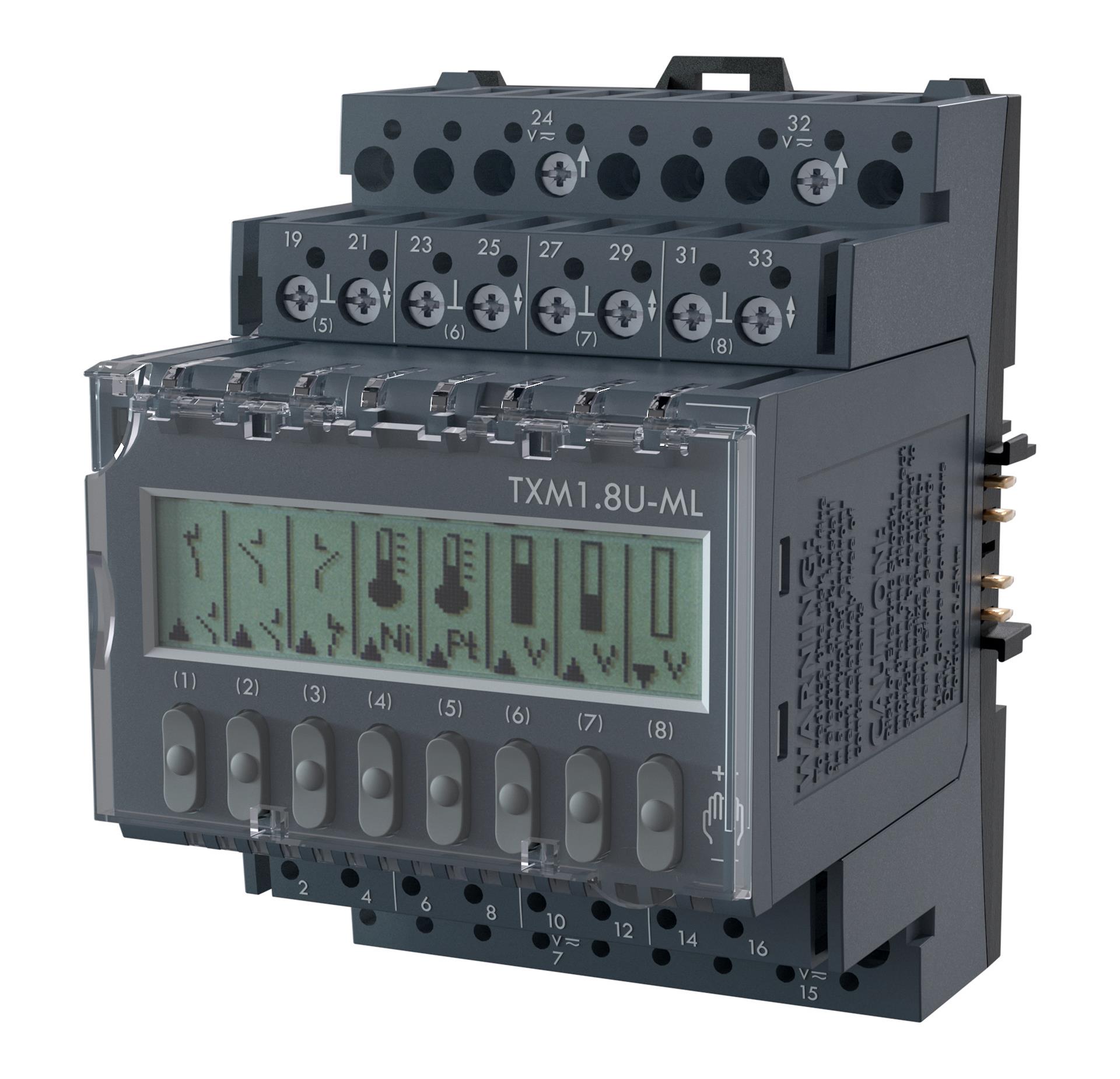

TXM1.8U и TXM1.8U-ML - универсальные каналы

TXM1.8U предоставляет 8 универсальных точек, каждая из которых программно конфигурируется как дискретный вход, аналоговый вход или аналоговый выход. Это один из наиболее востребованных модулей для HVAC-автоматики: на нем можно объединить датчики температуры, сигналы 0...10 В, дискретные контакты и управляющие выходы 0...10 В.
Посмотреть характеристики и запросить цену можно на странице Siemens TXM1.8U.
Универсальность особенно выгодна при модернизации, когда окончательный состав сигналов уточняется на объекте. Для проектов, где требуется локальная индикация и ручное управление, применяется версия TXM1.8U-ML.

TXM1.8X и TXM1.8X-ML - расширенные универсальные модули

TXM1.8X поддерживает токовые сигналы 4...20 мА на входах и выходах. Это актуально для преобразователей давления, датчиков качества воздуха, расходомеров, частотных преобразователей и другого промышленного оборудования. Версия TXM1.8X-ML оснащена локальным дисплеем и органами ручного управления.
Для систем с токовыми сигналами доступен к заказу модуль Siemens TXM1.8X.
При комплектации важно учитывать потребление, схемы подключения и ограничения по активным входам и выходам. ООО «САЭ» подберет модуль, источник питания и периферийные устройства как единый согласованный комплект.

TXM1.6R и TXM1.6R-M - релейные выходы

Шестиканальные релейные модули применяются для коммутации исполнительных цепей: пускателей насосов и вентиляторов, электроприводов, клапанов, сигнализации и вспомогательных устройств. TXM1.6R-M дополнительно оснащен ручным управлением, что удобно при пусконаладке и сервисе.
Оригинальный релейный модуль Siemens TXM1.6R можно заказать отдельно или в составе шкафа автоматики.
При подборе необходимо учитывать напряжение, ток нагрузки, характер коммутации и необходимость промежуточных реле. Специалисты ООО «САЭ» проверят схему и предложат безопасную конфигурацию шкафа.

Питание, связь и расширение шины

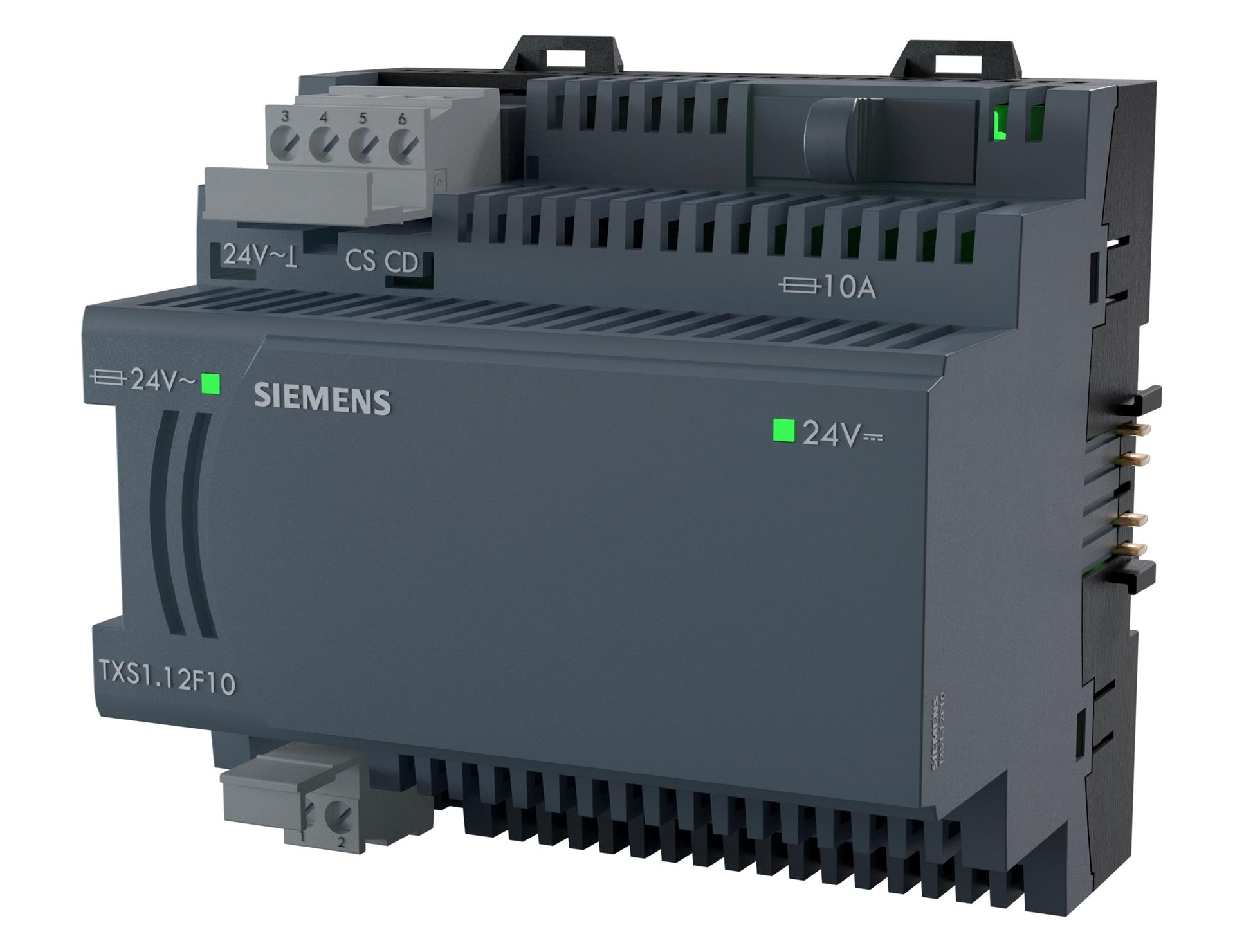

Полноценная станция TX-I/O включает не только сигнальные модули. Для питания и организации шины применяются TXS1.12F10, шинные соединительные модули TXS1.EF10 и, при необходимости, модуль расширения TXA1.IBE.
Полный ассортимент компонентов расположен в разделе системы автоматизации и диспетчеризации Siemens Desigo.
Неправильный расчет питания является одной из частых ошибок при комплектации. Нужно учитывать собственное потребление электроники, питание датчиков и приводов, распределение по рейкам, длину шины и резерв. ООО «САЭ» выполняет такой расчет и поставляет комплект в согласованной конфигурации.

Где применяются модули TX-I/O

• Автоматизация приточных и вытяжных вентиляционных установок.
• Управление ИТП, котельными, насосными группами и теплообменниками.
• Холодоснабжение: чиллеры, градирни, насосы и сухие охладители.
• Диспетчеризация инженерных систем бизнес-центров, гостиниц и торговых комплексов.
• Автоматизация производственных зданий и складских комплексов.
• Модернизация существующих систем Desigo и замена отдельных модулей без полной переделки шкафа.
Для объединения оборудования в единую BMS компания выполняет программирование и диспетчеризацию инженерных систем.
Практический пример комплектации
Для типовой приточной установки могут потребоваться дискретные входы аварий и состояний, аналоговые входы датчиков температуры и давления, аналоговые выходы управления клапаном и частотным преобразователем, а также релейные команды. На практике состав может включать TXM1.8D, TXM1.8U и TXM1.6R вместе с контроллером Desigo PXC и модулем питания.

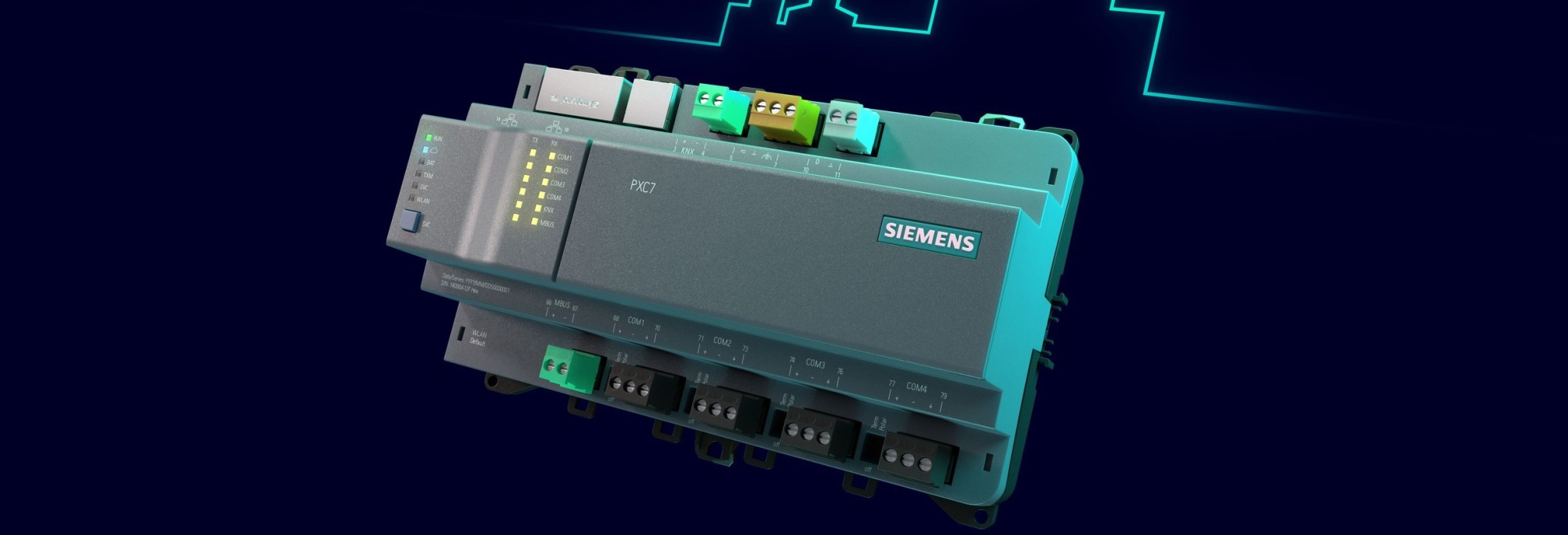

В качестве современного контроллера для такой архитектуры может применяться Siemens PXC7.E400S с поддержкой BACnet/IP и BACnet/SC.

Пример распределения TX-I/O между основной и удаленными секциями.

Преимущества для эксплуатации
На этапе эксплуатации ценность TX-I/O проявляется в удобстве диагностики и обслуживания. Светодиодная индикация показывает состояние каналов, съемная электроника позволяет сохранить подключенную проводку, а версии с ручным управлением дают возможность проверить исполнительные механизмы независимо от программы контроллера. Это сокращает время простоя и упрощает работу сервисной службы.
Модульная архитектура облегчает расширение: при появлении дополнительных датчиков или исполнительных механизмов можно добавить нужный тип I/O, если это предусмотрено по питанию, шине и ресурсам контроллера.

Как заказать Siemens TX-I/O в ООО «САЭ»

ООО «САЭ» поставляет оборудование Siemens для систем автоматизации и диспетчеризации зданий. Можно заказать отдельный модуль, подобрать замену неисправной или снятой позиции, собрать комплект по спецификации либо разработать состав оборудования по таблице сигналов.
Подробнее об условиях и возможностях поставки: поставки оборудования Siemens.
• Подбор TXM1.8D, TXM1.16D, TXM1.8U, TXM1.8X, TXM1.6R и версий с ручным управлением.
• Поставка блоков питания, шинных модулей, адресных ключей и аксессуаров TX-I/O.
• Комплектация контроллерами Desigo PXC, датчиками Siemens Symaro, приводами, клапанами и панелями оператора.
• Проверка совместимости оборудования и расчет питания TX-I/O.
• Проектирование, изготовление шкафов автоматики, программирование и пусконаладка.
• Поставка по Москве и регионам России, позиции в наличии и под заказ.
При необходимости компания выполняет производство НКУ и шкафов автоматики с установкой модулей TX-I/O и сопутствующего оборудования.
