В современных инженерных системах управления потоками воды, воздуха, газа или других сред часто используются устройства, способные автоматически регулировать поток — в этом случае на смену ручным клапанам приходят автоматические решения. Один из самых распространенных механизмов — электромагнитный клапан. В этом материале мы разберем, как работает такое устройство, из чего оно состоит, какие бывают типы, и на что обращать внимание при выборе и эксплуатации.
- Что такое электромагнитный клапан и как он работает
- Устройство и конструкция электромагнитного клапана
- Типы и классификация электромагнитных клапанов
- Особенности эксплуатации и применения
- Заключение
Что такое электромагнитный клапан и как он работает

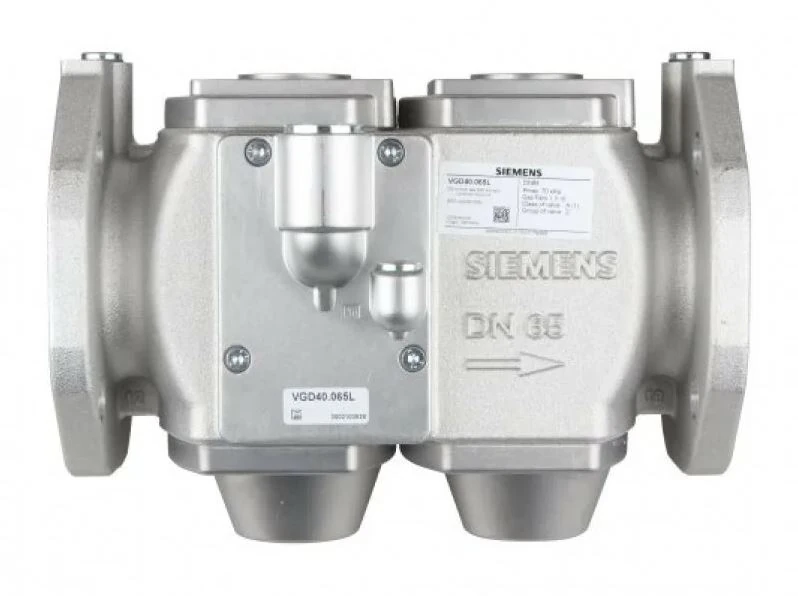

Электромагнитный клапан (или соленоидный клапан) — это запорное устройство, которое управляет потоком жидкости или газа посредством электрического сигнала. В основе его работы лежит принцип действия, при котором электромагнитная катушка создает магнитное поле, воздействующее на подвижный сердечник (плунжер).
Когда на катушку подается напряжение, сердечник втягивается, что вызывает перемещение поршня или мембраны внутри корпуса — и поток среды открывается; при снятии напряжения пружина возвращает запорный элемент в исходное положение, перекрывая поток. Таким образом клапан обеспечивает управление потоком без механических рычагов, что удобно для автоматизации процессов на предприятиях и инженерных системах.
Такой принцип дает возможность надежно управлять потоком, реагировать на сигналы управления (например, от ПЛК или системы автоматики), и обеспечивать быстрый отклик при изменении условий.
Устройство и конструкция электромагнитного клапана
Стандартный электромагнитный клапан состоит из следующих основных элементов: корпуса, соленоида (электромагнитной катушки), сердечника (плунжера), седла, запорного элемента (поршня или мембраны), пружины и каналов для подачи/вывода рабочей среды.
Материалы корпуса — металл (латунь, нержавейка, чугун) или устойчивые полимеры — подбираются в зависимости от типа среды, давления и температуры.
Соленоид создает магнитное поле при подаче электричества; это поле втягивает плунжер, снимая запор и открывая поток. При отключении питания пружина возвращает плунжер в исходное положение, и поток прекращается.
В зависимости от конструкции, внутри может быть только один регулирующий элемент, либо реализована схема пилот-управления: в этом случае маленький пилотный клапан сначала открывает путь, давление выравнивается, и основной запорный элемент поднимается, обеспечивая проход среды.
Типы и классификация электромагнитных клапанов
Электромагнитные клапаны отличаются по конструкции, способу управления и назначению. Основные категории:
- По принципу действия
- Прямого действия — соленоид напрямую управляет запорным элементом, подходит для небольших потоков, низкого давления и быстрых переключений.
- Пилот-управляемые — сначала действует пилотный клапан, затем посредством перепада давления открывается основной; эффективны при больших потоках и повышенном давлении.
- По состоянию при отсутствии питания
- Нормально закрытые (НЗ) — при обесточивании поток перекрыт, открывается при подаче питания.
- Нормально открытые (НО) — при обесточивании поток открыт, закрывается при включении питания.
- По числу каналов / седел — двухходовые, трехходовые, многопортовые клапаны для сложных схем управления, переключения потоков, смешения сред и пр.
Также есть клапаны, рассчитанные на различные рабочие среды — вода, воздух, газ, агрессивные жидкости, с разными материалами корпуса и уплотнений, что расширяет область применения.
Особенности эксплуатации и применения
При использовании электромагнитных клапанов важно учитывать следующие моменты:
- Подбирать клапан с учётом рабочей среды, давления и температуры — корпус и уплотнения должны быть совместимы.
- Учитывать тип питания (AC или DC), частоту включений, совместимость электрики — от этого зависит долговечность и стабильность работы.
- При использовании пилот-управляемых клапанов — соблюдать минимальные требования к перепаду давления, чтобы срабатывание было корректным.
- Следить за герметичностью соединений и состоянием уплотнений, особенно если среда агрессивная — это влияет на надежность и срок службы.
- При монтаже и эксплуатации предусматривать доступ для обслуживания: электрокатушка, штекеры, корпус должны быть доступны для проверки и замены.
Электромагнитные клапаны применяются в самых разных областях: автоматизация инженерных систем, системы отопления/вентиляции, водоснабжение, промышленные линии, компрессорные установки, гидравлика и пневматика, распределение газов, технологические процессы — и в бытовых приборах.
Заключение
Электромагнитный (соленоидный) клапан — это надёжное, компактное и удобное устройство, позволяющее эффективно управлять потоками жидкостей и газов автоматически, с высокой скоростью отклика и без механического труда. При правильном подборе, установке и эксплуатации такие клапаны обеспечивают стабильную работу инженерных, промышленных и бытовых систем.
