В проекте инженерной автоматизации ошибки на уровне выходов ПЛК проявляются быстро: «залипают» контакты, горят ключи, ловятся наводки, а исполнительные механизмы ведут себя непредсказуемо. Выбор модуля дискретного вывода важен не меньше, чем выбор контроллера: от типа выходов зависит, чем вы реально сможете управлять — приводами клапанов, заслонок, насосными агрегатами, вентиляторами, а иногда и устройствами систем безопасности через промежуточные цепи. В этой статье разберём, какие бывают дискретные модули, чем отличаются релейные, транзисторные и твердотельные варианты, и как выбрать модуль ввода-вывода без «перестраховки» и без риска.
- Дискретные сигналы в проекте: что именно мы коммутируем
- Разновидности выходных модулей и их сильные/слабые стороны
- Критерии выбора на объекте: чек-лист инженера
- Практика применения: типовые схемы и защита цепей
- Короткий алгоритм подбора
- Заключение
Дискретные сигналы в проекте: что именно мы коммутируем
Частый вопрос в начале проектирования: дискретные входы и выходы что это. По сути это двоичное состояние «0/1», которое в ПЛК соответствует «выключено/включено» или «нет/есть событие». Для входов это статус от кнопки, концевика, реле давления, охранного датчика; для выходов — команда на катушку реле/контактора, соленоидный клапан, привод заслонки, сигнальную лампу и т. п.
На схемах и в спецификациях вы часто встретите обозначения DI/DO. Формулировка сигнал di относится к digital input (дискретный вход), а для дискретного выхода обычно используют DO/DQ (в зависимости от среды и производителя). Важно понимать: дискретный выход ПЛК почти всегда управляет цепью управления, а не силовой нагрузкой напрямую — особенно в HVAC/ИТП/насосных, где есть пускатели, частотники, электроприводы и реальные пусковые токи.
Разновидности выходных модулей и их сильные/слабые стороны
Ниже — практическое сравнение трех базовых вариантов: релейный, транзисторный и твердотельный (полупроводниковый для AC — чаще на симисторе/triac). Это тот минимум, который помогает быстро понять, почему один и тот же «модуль вывода дискретных сигналов» в каталоге бывает в нескольких исполнениях.
Таблица сравнения (для быстрого выбора)
| Тип выхода | Что коммутирует | Сильные стороны | Ограничения и риски | Типовые применения в зданиях |
| Релейный (контактный) | AC и DC (в пределах паспорта) | Универсальность по типу нагрузки; гальваническая развязка контактом; «прощает» нестандартные нагрузки | Ограниченный ресурс при частых переключениях; искрение/EMI; чувствительность к дуге при индуктивных нагрузках | Управление катушками контакторов/ пускателей, клапанами, сигнализацией, цепями «сухого контакта» |
| Транзисторный (DC-ключ) | Обычно DC (часто 24 VDC) | Высокая скорость; тихая работа; большой ресурс при правильной защите; удобно для импульсных задач | Строгие требования к полярности/типу нагрузки; чувствителен к выбросам; ограничения по току канала | Клапаны/приводы 24 VDC, импульсные сигналы, быстрые команды, интерфейсные цепи |
| Твердотельный (AC-ключ, triac/SSR) | AC-нагрузки (в пределах паспорта) | Нет механики → ресурс; высокая скорость по сравнению с реле; меньше обслуживания | Токи утечки; нагрев/теплоотвод; требовательность к типу нагрузки (особенно маломощной) | Управление AC-катушками/ нагрузками, где важны ресурс и частые коммутации |

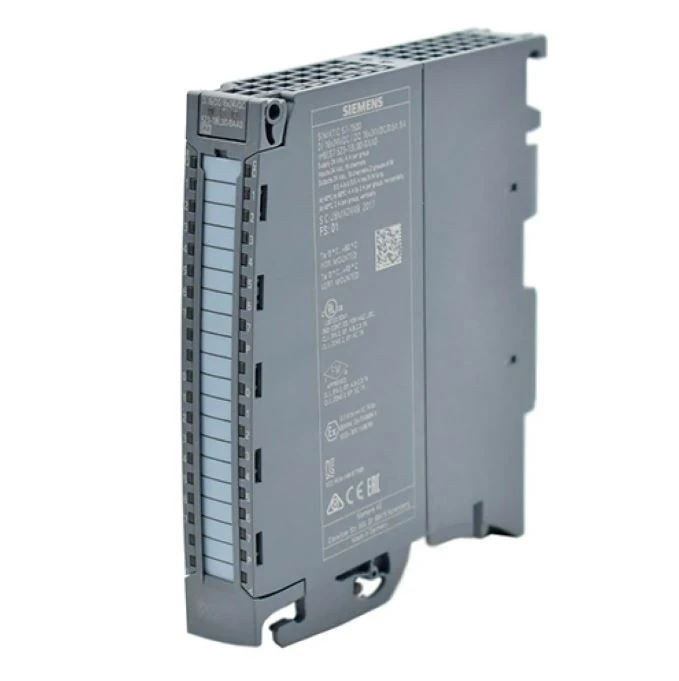

В документации конкретных семейств (например, модулей SIMATIC) встречаются также «высокоскоростные» дискретные выходы/импульсные каналы — они полезны для задач типа PTO/PWM и синхронных импульсных команд (в пределах возможностей CPU/модуля).
Критерии выбора на объекте: чек-лист инженера
Выбор — это не «какой тип лучше», а какой тип подходит под нагрузку и режим. Ниже — рабочий чек-лист, который закрывает 90% ошибок на стадии проекта.
1) Тип нагрузки и её «характер»
- AC или DC, номинальное напряжение, диапазон допустимых отклонений (реально на объекте).
- Номинальный ток и пусковой ток (катушки, соленоиды, контакторы, лампы — часто имеют бросок).
- Индуктивность/емкость нагрузки: индуктивная нагрузка почти всегда требует мер защиты, иначе страдает выходной ключ/контакт.
2) Режим коммутации
- Частота переключений: редкие команды «вкл/выкл» для вентилятора — одно, частые импульсы/дозирование — другое.
- Требуется ли высокая точность по времени (например, импульсный режим) — тогда транзисторные/специальные высокоскоростные выходы обычно предпочтительнее.
3) Ток, запас по каналу и тепловой режим
- Смотрите не только «ток на канал», но и групповые ограничения (на группу/модуль), требования к вентиляции шкафа.
- Для твердотельных выходов критична мощность рассеяния и теплоотвод — иначе деградация ускоряется.
4) Схема подключения и тип «питания поля»
- PNP/NPN логика, общий «плюс/минус», необходимость общей шины.
-
Для дискретных входов промышленный стандарт описывает типы по IEC/EN 61131-2 (важно для совместимости с датчиками и уровнями сигналов).
Это относится прежде всего к входам, но косвенно влияет на архитектуру I/O и выбор модулей в целом.
5) Защита и электромагнитная совместимость
- Нужны ли диоды/варисторы/RC-цепочки, предохранители, промежуточные реле.
- Требования по изоляция (гальваническая развязка каналов/групп) — актуально при длинных линиях, разных системах питания и «шумных» нагрузках (катушки, пускатели, частотники).
- Учитывайте трассировку: силовые и сигнальные кабели разводятся раздельно, экраны — по проекту.
6) Диагностика и эксплуатация
- Нужны ли статусы «перегрузка/КЗ», диагностика обрыва, индикация по каналам, «safe state» при аварии.
- Важна ли ремонтопригодность: сменные клеммники, маркировка, доступность замены.
Короткая практическая подсказка: если на выходе висят контакторы/катушки и вы не уверены в бросках тока и качестве питания поля — чаще безопаснее закладывать промежуточное реле и разгружать выход ПЛК. Это дешевле, чем менять модуль после первой «грязной» коммутации.
Практика применения: типовые схемы и защита цепей
Ниже — типовые решения, которые реально встречаются в HVAC/ИТП/насосных и в шкафах систем безопасности (в части интерфейсных команд, где это допускается проектом и нормативами).
Схема 1. Транзисторный выход → промежуточное реле → силовая цепь
Используйте, когда:
- катушка контактора/пускателя «тяжёлая» или есть сомнения в бросках;
- нужно разделить «чистую» автоматику и «грязную» силовую часть;
- требуется удобная замена без вмешательства в модуль ПЛК.
Обязательные элементы:
- защитный диод на DC-катушке (если допускается производителем и не мешает быстродействию);
- предохранитель/автомат на линии питания катушки;
- аккуратное разделение 0V/PE и соблюдение требований по EMC.
Схема 2. Релейный выход → катушка 230 VAC (или 24 VDC) с защитой
Подходит, когда важна универсальность по AC/DC и когда частота коммутаций невысокая. Для индуктивных нагрузок применяйте:
- RC-снаббер для AC;
- варистор/TVS по месту (по документации производителя привода/катушки).
Схема 3. Твердотельный AC-выход для частых коммутаций
Рабочий вариант для задач с частыми включениями, но проверяйте:
- ток утечки (может «подсвечивать» LED-индикаторы и мешать малым нагрузкам);
- тепловой режим в шкафу;
- совместимость с типом нагрузки.
Типовые ошибки (и почему они критичны)
- Подключать индуктивную нагрузку без защиты → выбросы напряжения ускоряют деградацию ключа/контакта.
- Коммутировать «почти силовую» нагрузку напрямую → выход работает на пределе, уходит в перегрев.
- Смешивать «земли» и силовые трассы без правил → ловите фантомные срабатывания и нестабильную работу контроллера.
- Игнорировать паспортный режим и характеристика нагрузки → модуль «по току проходит», но по пусковому импульсу — нет.
Короткий алгоритм подбора
- Составьте ведомость нагрузок: что именно включаем (клапаны, приводы, катушки, сигнализация), сколько точек, какой режим.
- Для каждой нагрузки определите напряжение и ток (номинальный + пусковой), тип нагрузки (индуктивная/активная). Если данных нет — уточните по документации производителя: это нормальная часть проектирования, а не «перестраховка».
- Выберите тип выхода:
- универсальность по AC/DC и редкие переключения → релейный;
- 24 VDC, частые переключения/импульсы → транзисторный;
- AC-коммутация с частыми включениями и при контролируемом тепле → твердотельный.
Заключение
Выходной модуль выбирают от нагрузки и режима работы, а не «по привычке». Релейные выходы дают универсальность, транзисторные — скорость и ресурс при DC-нагрузках, твердотельные — долговечность и частую коммутацию для AC при грамотном тепловом расчете. Первый практический шаг — составить перечень нагрузок и режимов, а затем заложить правильную схему развязки и защиты: именно это чаще всего определяет надежность шкафа автоматики в эксплуатации.
