В инженерных системах здания контроллеры автоматизации — это «узел принятия решений», который связывает датчики, исполнительные механизмы и диспетчеризацию в единую система управления. На практике именно от корректно выбранного контроллера зависят стабильность режимов ОВиК/ИТП/насосных, предсказуемость реакций на аварии и удобство эксплуатации. Важно понимать функции контроллера и ограничения по интерфейсам, памяти и быстродействию, чтобы не закладывать лишнее и не упереться в потолок на стадии ПНР. Также полезно заранее различать виды контроллеров: ПЛК, DDC, контроллеры автоматики в составе BMS, промышленные IPC/PAC — у каждого класса своя логика применения.
- Роль управляющего ядра в инженерной архитектуре
- Из каких блоков состоит устройство управления
- Классификация решений по назначению и среде
- Как выполняется цикл управления и диагностика
- Как выбрать и применить на объекте: чек-листы и ошибки
- Заключение
Роль управляющего ядра в инженерной архитектуре
Вопрос “контроллер что это” корректно раскрывать через функции на объекте: контроллер принимает сигналы от датчиков (температура, давление, проток, состояние дискретов), выполняет алгоритмы и выдает команды на ввод/вывод (клапаны, заслонки, частотники, контакторы), а также передаёт параметры в диспетчеризацию.
Для чего нужен контроллер в зданиях, вот основные четыре задачи:
- локальное управление оборудованием (в т. ч. автономная работа при потере связи с верхним уровнем);
- стабилизация режима (PID, каскады, взаимные блокировки, приоритеты);
- диагностика и защитные реакции (аварийные остановы, ограничения, уведомления);
- интеграция через интерфейсы (BACnet/Modbus/KNX/PROFINET — по проекту и по модели).
Из каких блоков состоит устройство управления

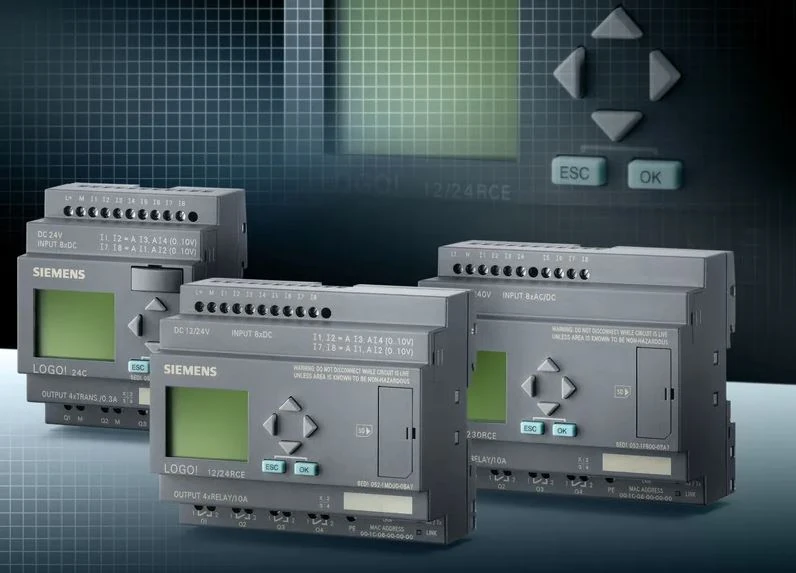

Типовое устройство контроллера (независимо от бренда) похоже по структуре: вычислительное ядро + питание + ввод/вывод + коммуникации. Для класса ПЛК эта архитектура дополнительно нормируется практикой IEC-подходов к программной модели и языкам.
Базовые узлы
- Центральный процессор (CPU): выполняет процесс вычислений и обслуживает обмен с модулями.
- Память: хранение программы, параметров, архивов/журналов, иногда буферов коммуникаций.
- Модули ввод/вывод: дискретные и аналоговые каналы, иногда специализированные (RTD/TC, импульсные, счетчики).
- Коммуникации: Ethernet/RS-485 и т. п., встроенные или через отдельный модуль/плату расширения.
- Питание и защита: контроль напряжений, диагностика внутренних ошибок, аппаратные сторожевые таймеры.
Что важно для проекта
- Запас по I/O и памяти (под расширение и будущие алгоритмы).
- Требования к монтажу и электрической среде (температура шкафа, ЭМС, качество питания).
- Поддержка протоколов интеграции (например, BACnet для BMS как стандарт для building automation).
Классификация решений по назначению и среде
Чтобы не запутаться, полезно смотреть не на «маркетинговый класс», а на вид задачи: локальное HVAC-управление, критичные инженерные системы (насосные/ИТП), распределённая BMS, технологические подсистемы.
Таблица: практичные категории контроллеров
| Категория | Ключевая идея | Сильные стороны | Ограничения | Где обычно уместно |
| ПЛК (PLC) | Универсальный контроллер с модульным I/O и промышленной надежностью | Масштабируемость, развитое программирование, диагностика, широкий выбор I/O | Чаще требовательнее к проектированию шкафа и лицензиям ПО | ИТП, насосные станции, узлы с высокой критичностью, интеграция с промышленными протоколами |
| DDC/BMS-контроллер | Контроллер «под ОВиК» с готовыми функциями (PID, расписания, тренды) | Быстрый ввод, типовые режимы, удобство эксплуатации | Иногда ограничен по расширяемости/ протоколам/ скорости | Вентустановки, VAV-зоны, локальные тепловые пункты и помещения |
| PAC/IPC (промышленный ПК) | Высокая вычислительная мощность + софт-платформа | Сложные алгоритмы, аналитика, тяжёлые коммуникации | Выше требования к ОС/ резервированию | SCADA-шлюзы, серверы локальной автоматизации, сложные интеграции |
| Safety-контроллер (по необходимости) | Аппаратно/программно ориентирован на безопасные функции | Формализованная безопасность, предсказуемые реакции | Требует отдельного проектирования и обоснования | Там, где нужна функциональная безопасность по требованиям проекта (не путать с ПС/СОУЭ) |
Если нужно употребить формулировку из ТЗ, то типы контроллеров автоматизации в здании обычно комбинируют: на критичных узлах ставят ПЛК/безопасные решения, а на периферии — DDC-контроллеры и сетевые устройства.
Как выполняется цикл управления и диагностика
Принцип работы контроллера в большинстве задач описывается циклической моделью: контроллер читает входы, обрабатывает логику и обновляет выходы — затем повторяет цикл снова. Это называют scan cycle (цикл опроса/сканирования).
Упрощённая схема:
- Считывание входов (формирование образа входов).
- Выполнение программы: логика, ПИД-регулирование, межблокировки, таймеры.
- Обновление выходов (формирование образа выходов).
- Фоновые задачи: обмен по сети, диагностика, обслуживание журналов.
Функции и «зачем они нужны»
Критичные функции контроллера в инженерных системах:
- управление исполнительными механизмами с приоритетами (например, «авария > комфорт»);
- межблокировки (насос не стартует без разрешения, вентустановка — без приточного клапана и т. п.);
- работа по расписаниям/режимам (лето/зима, день/ночь);
- диагностика датчиков (обрыв/КЗ/недостоверный диапазон), фиксация событий.
Как выбрать и применить на объекте: чек-листы и ошибки
Ниже — практический набор критериев, который помогает выбрать решение без «перебора».
Чек-лист выбора (маркированный список)
- I/O: сколько точек сейчас и какой резерв (аналог/дискрет, импульсы, спец-входы).
- Коммуникации: какие интерфейсы и протоколы требуются (BACnet/Modbus/KNX/PROFINET — по заданию и экосистеме).
- Быстродействие: достаточно ли времени цикла для задач (особенно при каскадных ПИД и большом числе точек).
- Эксплуатация: диагностика, журналирование, возможность локального режима, удобство сервиса.
- Условия шкафа: температура, питание, ЭМС, заземление, требования к резервированию.
Типовые ошибки проекта
- «Впритык» по точкам: нет запаса на расширение — любой новый датчик превращается в переделку шкафа.
- Протокол «по умолчанию»: выбран интерфейс, который не поддерживает требуемые объекты/функции диспетчеризации.
- Неучтенные режимы работы: алгоритм написан под один сценарий, а эксплуатация требует другой (ночной режим, аварийные приоритеты).
- Смешение силовых и сигнальных цепей без правил ЭМС: получаются плавающие входы и ложные события.
Короткий алгоритм подбора (пошагово)
- Описать технологию: оборудование, режимы, аварии, требуемые уставки и статусы.
- Составить матрицу I/O (ввод/вывод) и список интерфейсов интеграции.
- Выбрать класс контроллера (ПЛК/DDC/PAC) под задачу и критичность.
- Проверить, что по ресурсам (память, цикл, коммуникации) есть запас.
- Принять решение по структуре шкафа, питанию и ЭМС.
- Спроектировать и протестировать алгоритмы на стенде/эмуляции до выхода на объект.
Заключение
Контроллер в инженерных системах — это ядро, которое связывает датчики, исполнительные механизмы и диспетчеризацию в управляемый цикл. Для корректного выбора важно понимать состав устройства (CPU, память, модули I/O, интерфейсы), уметь различать классы решений и проверять ресурсы под реальную технологию. Первый практический шаг — сделать матрицу I/O и сценарии режимов/аварий: после этого выбор класса контроллера и архитектуры становится технически обоснованным.
